栈桥装卸台溢油静电报警装置 HX-BJ

栈桥装卸台溢油静电报警装置 HX-BJ

技术参数：

1、工作电压： 24VDC～32VDC

2、防爆等级：ExiaIIBT4

3、工作电流：＜60mA

4、接地电阻报警值：<60Ω

5、响应时间：<2秒

6、报警方式：声光报警

7、温度范围：-40℃～+60℃

8、压力范围：80Kpa～110Kpa

9、输出信号：10A，30VDC或10A，250VAC
性能特点：

1、输出开关量信号，进行联锁控制，实现系统自动化；

可提供反映静电接地状态的开关量信号，供第三方使用。当车体接地电阻超标时，不仅现场发出声光报警提示，同时自动输出开关量控制信号，与付油系统联锁控制，无须人工操作，系统自动停止。

2、供电电压24VDC或220VAC可选；

    根据现场供电情况，可选择方便的电源就近接线，24V和220V可选，适应性好。

3、检测接地回路电阻小于60Ω，*车体接地良好；

    GB50074-2002《石油库设计规范》，第14.3.15条规定：防静电接地装置的接地电阻不宜大于100欧姆。根据标准要求，产品设定的检测电阻值为60欧姆，比国标要求更为严格，确保车体接地良好。
技术参数：

   1、   工作电压： 24VDC～32VDC

 2、防爆等级：ExdiaIIBT4 Gc

3、工作电流：＜60mA

4、接地电阻报警值：<60Ω

5、响应时间：<2秒

6、报警方式：声光报警

7、温度范围：-40℃～+60℃

8、压力范围：80Kpa～110Kpa

9、输出信号：10A，30VDC或10A，250VAC

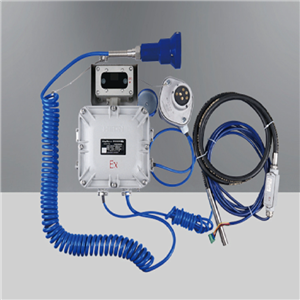

统组成：系统组成包括：控制器，隔爆盒，安全隔离器，静电接地夹和螺旋电缆，工作状态板，接地线等。
1、控制器A.由控制电路、蜂鸣器及盒体组成；B.检测静电接地夹和工作状态板信号并进行处理；C.提供声光报警，显示工作状态；
2、传感型静电接地夹和螺旋电缆A.为控制器提供静电检测信号； B.强力破漆针，破除油漆、铁锈等阻隔，*车体接地良好； C.螺旋电缆可拉伸长度5米。
3、工作状态板A.静电接地夹夹在上面时，设备处于休眠状态； B.可规范工作人员的操作习惯，使用时取下接地夹，结束后归位；
4、接地线将车体静电引入大地，标准长度3米。ET-BLC-T顶装防溢流防静电控制器
