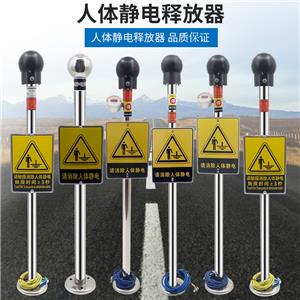

人体静电释放报警器人车一体两用防爆静电释放仪消除球柱装置

Ⅰ、工作电源：高性能内置锂电池

Ⅱ、休眠电流：＜1mA

Ⅲ、工作电流：＜5mA

Ⅳ、工作温度： -40℃~60℃

Ⅴ、响应时间：＜1s

Ⅵ、接地电阻:  ≤55Ω

Ⅶ、防爆等级： ExiaIICT4 Gb

Ⅷ、耐静电压：±20KV

Ⅸ、报警方式：声光报警(＞90dB、30cm直线距离测量)

机械参数

Ⅰ、立杆材质：304不锈钢

Ⅱ、立杆直径： Φ38mm

Ⅲ、立杆壁厚：1.0mm

Ⅳ、产品高度：1m

Ⅴ、触摸球直径： Φ90mm

Ⅵ、安装法兰壁厚：3.0mm

Ⅶ、接地电缆长度：3m直线PU电缆

产品特点

Ⅰ、超低功耗设计，正常使用期间无需更换电池

Ⅱ、触摸式感应，无机械活动部件

Ⅲ、整体环氧树脂密封，防腐、防水、防潮

Ⅳ、防爆触摸球，安全释放静电，人体接触不产生电击感

Ⅴ、声光报警提示人体与防爆触摸球接触可靠和静电释放完毕

Ⅵ、接地线独立检测，接地电阻符合标准，确保可靠接地

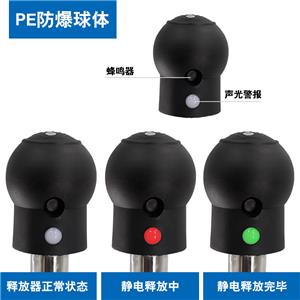

人体静电释放报警器（CM-PSA）工作状态

Ⅰ、红灯闪烁，蜂鸣器报警，人体与触摸球接触可靠，静电正在释放中，请勿离开。

Ⅱ、绿灯闪烁，蜂鸣器不报警，人体静电释放完毕，可以进入危险场所作业。

参考标准

CM-PSA人体静电释放报警器设计参考以下国家标准：

GB12158-2006《防止静电事故通用导则》

B50074-2002《石油库设计规范》

第14.3.13条规定：由于人们穿着人造织物衣服极为普遍，人造织物极易产生静电，往往积聚在人体上。为防静电可能产生的火花，需对进入轻油泵房、轻油罐顶上、轻油作业区的操作平台，以及爆炸危险区域等处的扶梯上或入口处设置消除人体静电的装置。此消除静电装置是指用金属管做成的扶手，在进入这些场所之前人体应抚摸此扶手以消除人体静电。

SH3097-2000《石油化工静电接地设计规范》

CM-PSA人体静电释放报警器经国家防爆电气产品质量监督检验中心（NCEX），符合下列标准：

GB3836.1-2010  爆炸性环境 第1部分：设备通用要求

GB3836.4-2010  爆炸性环境第4部分：由本质安全型“i”保护的设备
