防静电控制器专为石油化工产品装卸设计的检测静电接地的自动控制系统。通过接地夹检测接地信号，当槽车和接地桩之间的静电泄放回路电阻超过规定安全阻值时，输出声光报警信号供现场工作人员及时了解系统工作状态，同时输出开关量信号供第三方使用;

系统工作原理

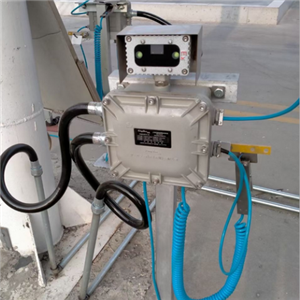

防溢流防静电控制器是专为付油（缷油）系统设计的防溢流和检测静电接地的自动控制系统。系统通过传感器检测液位信号和静电接地夹检测接地信号，当液位超过报警位置或接地回路电阻超过规定阻值时，系统输出声光报警信号供现场工作人员及时了解系统工作状态，同时输出继电器开关信号供付油系统控制。

（上装）防静电防溢流控制器是专为顶部付油系统设计，能够防止液体溢出并产生静电接地电阻符合安全标准的仪器仪表，组成石油化工产品储运过程中的防溢流防静电系统。

一、技术参数

1) 工作电源：220V AC或24V DC

2) 工作电流：<20mA

3) 工作温度：-40℃~60℃

4) 响应时间：<1s

5) 检测电阻：<10Ω

6) 防爆等级：Ex d ia IIB T6

7) 报警的方式：声光报警，

8) 输出信号：继电器输出，常开常闭可选；5A，30V DC或10A，250V AC

二、 产品特点

1) 系统应用数字电路设计，性能稳定，抗干扰能力强；

2) 保证车体到接地桩之间的电阻<55Ω；

3) 特种合金，破漆除锈，接触可靠；

4) 提供声光报警信号，及时了解系统工作状态；

5) 开关量信号输出，接口容量10A，30VDC或10A，250VAC。

三、 产品组成

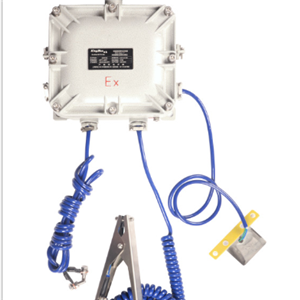

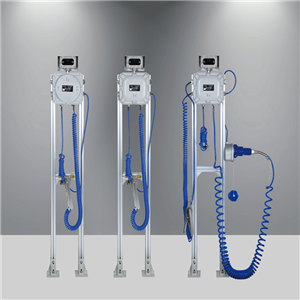

防溢流防静电控制器主要由主控制器、声光报警器、不锈钢静电接地夹、归位板、接地线及接线盒组成、传感器组成。

1). 主控制器

A. 检测静电接地夹及接地线的信号；

B. 向声光报警器提供声光报警信号；

C. 向付油系统输出开关量信号；

2). 声光报警器

A. 提供声光报警指示灯；

B. 提供蜂鸣器声音报警，>90dB（30cm直线距离）

C、实时显示接地电阻数值

3).防溢探杆

利用光学原理检测油罐车舱内的液位状况。与鹤管

捆绑式安装，连接到主控制器，向油库防溢流控制系

统提供液位状态信号，实现与付油系统的连锁控制。

A. 光学原理，整体本安设计；

B. 安装调节方便，科根据现场要求，调整报警高度；

C. 输出电压范围广，全数字电路设计，抗干扰能力强；

D. 电缆长度配置7米，不锈钢探杆保护壳，配防爆磁铁或密封塞

4). 不锈钢静电接地夹

A. 硬质合金，不锈钢材质。

B. 破漆除锈，确保车体良好接地；

C. 标配螺旋线长7.5米。

5). 归位板

检测静电接地夹使用后是否归位；304不锈钢材质。

6). 接地线

确保系统外壳、静电接地夹等接地；

标配3米PU直线电缆。
