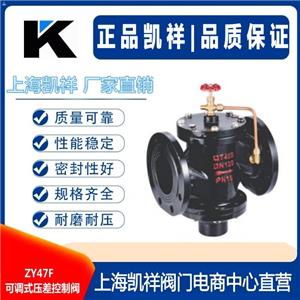

ZY47F可调式压差控制阀描述
ZY47F可调式压差控制阀是一种自动恒定差的水力工况平衡用阀,应用于集中供热、空调等水系统中,有利于被控系统各用户和各末端装置的自主调节, 尤其适用于分户计量供暖系统和变流量空调系统。
ZY47F可调式压差控制阀的本体是由改变流通阻力的双通道自动调节阀和由膜片分隔而成两个独立小室的控制器组合而成,一侧小室与与回水管道相通。使用时安装在回水管道上。通道自动调节阀是执行器,其动作的动力来源于供水压力P1与回水压力P2之间的压和差。控制器是一个压差比较器,其压差值是按被控采暖系统的阻力选用,回水侧内的弹簧反力用来平衡供水与回水间的压力差。当被控采暖系统的一些用户进行室温调节,阻力增加或减少时,会引起循环流量变化,直至膜片两侧的压力平衡为止,使被控系统,内部自动调节。
主要部件材料：
| 序号 | 主部件 | 材质 |
| 1 | 阀体 | QT450 |
| 2 | 弹簧 | 不锈钢 |
| 3 | 阀盖 | QT450 |
| 4 | 密封圈 | 丁腈橡胶 |
| 5 | 调节阀瓣 | QT450、铜 |
| 6 | 紧固件 | 标准件 |
性能参数：
| 公称压力（MPa） | 壳体试验压力（MPa） | 密封试验压力（MPa） | 介质温度℃ | 适用介质 |
| 1.0 | 1.5 | 1.1 | 0-80 | 水及弱腐蚀性流体 |
| 1.6 | 2.4 | 1.76 |
ZY47F可调式压差控制阀应装在被控采暖系统的单元热入口或楼宇热入口的回水管道、其流量控制范围、压差等级及结构尺寸。下表:
| 公称直径(mm) | 安装 | 阀长(mm) | 高度(mm) | 流量M3/h | |
| DN15 | 安压差型 | 可调压差型 | |||
| DN20 | 螺纹连接 | 100 | 95 | 145 | 0.2-1 |
| DN25 | 110 | 100 | 150 | 0.3-1.5 | |
| DN32 | 115 | 110 | 165 | 0.5-2 | |
| DN40 | 法兰连接 | 130 | 140 | 190 | 1-4 |
| DN50 | 200 | 190 | 340 | 1.5-6 | |
| DN65 | 215 | 205 | 355 | 2-8 | |
| DN80 | 230 | 240 | 390 | 3-12 | |
| DN100 | 275 | 300 | 500 | 5-20 | |
| DN125 | 290 | 350 | 550 | 10-30 | |
| 310 | 380 | 580 | 15-45 |
